CPZ010 Piló-pantalla (barrette) de formigó armat, sense llots.
Piló-pantalla (barrette) de formigó armat "PANTALLAX", de 26 cm de gruix, amb una amplada de 80 a 300 cm i fins a 6 m de profundidat, o fins a trobar roca o capes dures de terreny, en terreny cohesiu estable sense rebuig en el SPT, sense ús de llots tixòtrops; realitzat amb formigó HA-25/F/12/XC2 fabricat en central, i abocament des de camió, amb formigonat continu en sec a través de tub Tremie, i acer UNE-EN 10080 B 500 S, amb una quantia aproximada de 30 kg/m². Inclús filferro de lligar i separadors.

Espessor (cm)
Casa comercial
Tipus d'abocat
Classes d'exposició (Art. 27 Codi Estructural)
Risc de corrosió
Atac pel glaç/desglaç
Atac químic
Atac per erosió
Resistència (N/mm²)
Mida màxima de l'àrid (mm)
Consistència
Amb additiu hidròfug
Col·locació de formigó
La base de la perforació no conté aigua, ni s'utilitzen llots tixòtrops (bentonita). El seient amidat amb el con d'Abrams haurà de ser conforme a la norma UNE-EN 12350-2. S'utilitzarà el tub Tremie para la col·locació del formigó.
Excessos sobre volum teòric de formigó (%)
Quantia d'acer (kg/m²)
Elaboració i muntatge de la ferralla
Tipus d'acer
Separadors d'armadures
Repercussió de separadors (nre. de separadors/m²)

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt07aco020j

U

Separador homologat per murs pantalla.

2,000

0,10

0,20

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres.

30,000

1,60

48,00

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,180

1,50

0,27

mt10haf010ctmk

Formigó HA-25/F/12/XC2, fabricat en central.

0,330

94,20

31,09



Subtotal materials:

79,56

2



Equip i maquinària



mq03pae060am

h

Maquinària per a excavació de mur pantalla de 26 cm d'espessor i fins a 6 m de profunditat, excavació sense ús de llots tixòtrops, en terreny cohesiu estable sense rebuig en el SPT.

0,495

58,24

28,83

mq07gte010c

h

Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 30 t i 27 m d'altura màxima de treball.

0,100

75,04

7,50



Subtotal equip i maquinària:

36,33

3



Mà d'obra



mo043

h

Oficial 1ª ferrallista.

0,198

28,39

5,62

mo090

h

Ajudant ferrallista.

0,198

25,25

5,00

mo045

h

Oficial 1ª estructurista, en treballs de posada en obra del formigó.

0,087

28,39

2,47

mo092

h

Ajudant estructurista, en treballs de posada en obra del formigó.

0,348

25,25

8,79



Subtotal mà d'obra:

21,88

4



Costos directes complementaris




%

Costos directes complementaris

2,000

137,77

2,76

Cost de manteniment decennal: 5,62€ en els primers 10 anys.

Costos directes (1+2+3+4):

140,53



UNITAT D'OBRA CPZ010: PILÓ-PANTALLA (BARRETTE) DE FORMIGÓ ARMAT, SENSE LLOTS.


MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Depenent de l'agressivitat i el nivell freàtic del terreny, és triarà el ciment adequat per a la fabricació del formigó, així com el seu dosatge i permeabilitat i l'espessor de recobriment dels armadures.


CARACTERÍSTIQUES TÈCNIQUES

Piló-pantalla (barrette) de formigó armat "PANTALLAX", de 26 cm de gruix, amb una amplada de 80 a 300 cm i fins a 6 m de profundidat, o fins a trobar roca o capes dures de terreny, en terreny cohesiu estable sense rebuig en el SPT, sense ús de llots tixòtrops; realitzat amb formigó HA-25/F/12/XC2 fabricat en central, i abocament des de camió, amb formigonat continu en sec a través de tub Tremie, i acer UNE-EN 10080 B 500 S, amb una quantia aproximada de 30 kg/m². Inclús filferro de lligar i separadors.



NORMATIVA D'APLICACIÓ

Dosificació, elaboració, transport i posada en obra del formigó:

-



UNE-EN 206. Hormigón. Especificaciones, prestaciones, producción y conformidad.


Execució, control i documentació:

-



CTE. DB-SE-C Seguridad estructural: Cimientos.

-



UNE-EN 1536. Ejecución de trabajos especiales de geotecnia. Pilotes perforados.



CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es justificarà la no utilització de tarquims mitjançant l'estudi de l'estabilitat del talús vertical fins a la profunditat d'excavació. Abans de portar a terme els treballs de perforació, totes les conduccions aèries que afectin la zona de treball seran desviades i també seran eliminats o modificats tots els elements soterrats que interfereixin directament amb els treballs o, que per la seva proximitat, puguin afectar a l'estabilitat del terreny durant el procés d'execució del piló-pantalla (barrette). Es comprovarà l'existència del muret guia i de la plataforma de treball.


DEL CONTRACTISTA.

Presentarà la proba documental de la capacitat tècnica de l'empresa executora.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

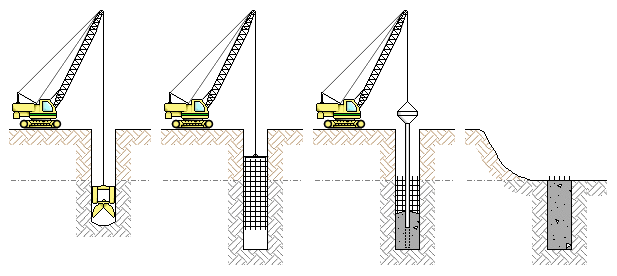

Excavació i extracció de terres. Col·locació de l'armadura. Col·locació del tub Tremie. Abocament i compactació del formigó.


CONDICIONS DE TERMINACIÓ.

El conjunt serà monolític i transmetrà correctament les càrregues al terreny.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte.



CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 05 04

Terra i pedres diferents de les especificades en el codi 17 05 03.

525,200

317,150

17 04 05

Ferro i acer.

0,225

0,107

17 01 01

Formigó (formigons, morters i prefabricats).

0,987

0,658



Residus generats:

526,412

317,915

15 01 01

Envasos de paper i cartró.

0,144

0,192



Envasos:

0,144

0,192



Total residus:

526,556

318,107
